交流電流信號采集模塊
概述
YM-IW系列電流信號采集單元配套外置電流互感器，可以同時采集多路電流信號。外置互感器可以使用不同變比類型。通過設置CT值可以直接顯示一次側電流。
產品功能
技術參數

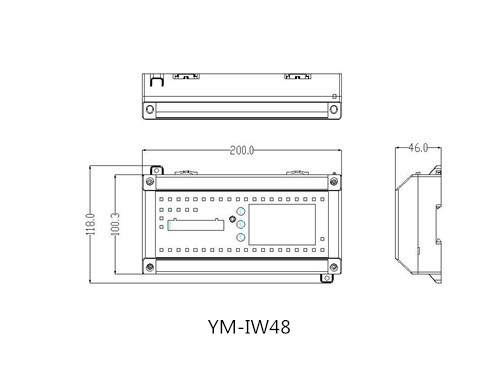

產品尺寸
產品應用
更多詳細
功能特點：
電氣特性 | ||||
YM-IW32 | YM-IW40 | YM-IW48 | ||
測量特性 | 32路單相電流測量（互感器外置） | 40路單相電流測量（互感器外置） | 48路單相電流測量（互感器外置） | |
輸入電流特性 | 輸入范圍 | 配專用互感器，互感器二次額定電流為20mA/40 mA | 配專用互感器，互感器二次額定電流為20mA/40mA | 配專用互感器，互感器二次額定電流為10mA |
容許過載 | 二次測連續電流12mA | 二次測連續電流12mA | 二次測連續電流12mA | |
LED指示 | 2個用于設備狀態 | 2個用于設備狀態 | ||
通訊 | RS485 | RS485 | RS485 | |
外形尺寸 | 200mm×100mm×38mm | 200mm×118.3mm×38mm | 200mm×118.3mm×46mm | |
安裝方式 | 35 mm標準DIN導軌安裝 | 35 mm標準DIN導軌安裝 | 35 mm標準DIN導軌安裝 | |
